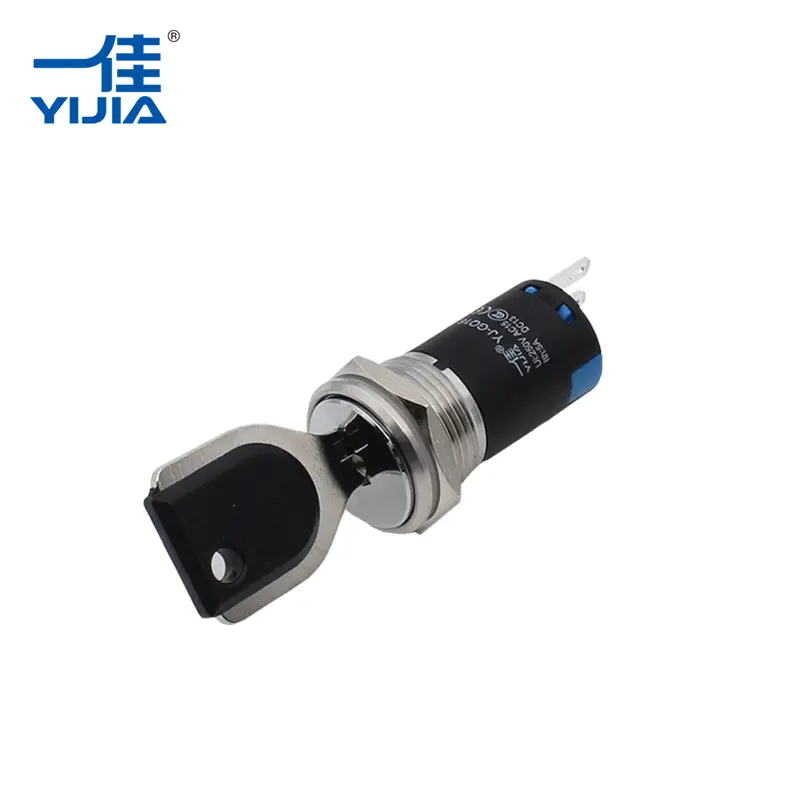

YIJIA, temas malzemelerinin ve mekanik tasarımın bir cihazın servis ömrünü nasıl etkilediğini inceliyorİki Yönlü Anahtar AnahtarıEndüstriyel kontrol uygulamalarında.
Birçok elektrik kontrol sisteminde, bir anahtarın kararlı sinyal iletimini sürdürürken binlerce işlemi gerçekleştirmesi beklenir. Bir anahtarlı anahtarın dayanıklılığı yalnızca dış yapısıyla değil aynı zamanda kontak malzemesi seçimi ve çalıştırma mekanizmasının dönüş açısı dahil olmak üzere küçük iç ayrıntılarla da belirlenir.
Kontrollü erişim veya iki yönlü anahtarlama gerektiren ekipmanlar için İki Yönlü Anahtar Anahtarının tasarımı, operasyonel kolaylık, elektriksel güvenilirlik ve uzun vadeli performansın dengelenmesinde önemli bir rol oynar.
Anahtar anahtarının içindeki kontak noktaları elektrik sinyallerinin aktarılmasından sorumludur. Anahtar her çevrildiğinde bu kontaklar birlikte hareket eder ve tekrar ayrılır. Uzun çalışma süreleri boyunca tekrarlanan mekanik hareketler, temas malzemesi uygun değilse aşınmaya, oksidasyona veya dengesiz bağlantılara neden olabilir.
Gümüş alaşımlı kontaklar endüstriyel anahtarlarda yaygın olarak kullanılır çünkü gümüş mükemmel elektrik iletkenliğine sahiptir ve tekrarlanan anahtarlama sırasında güvenilir kontak performansını koruyabilir.
Gümüş kontak malzemelerinin avantajları şunlardır:
| Özellik | Anahtar Performansına Etkisi |
|---|---|
| Yüksek elektrik iletkenliği | Verimli akım iletiminin korunmasına yardımcı olur |
| Temas aşınmasına karşı iyi direnç | Daha uzun çalışma ömrünü destekler |
| Kararlı anahtarlama performansı | Sinyal kesintisini azaltır |
| Sık çalıştırmaya uygun | Tekrarlanan mekanik döngüleri yönetir |
İki Yönlü Anahtar Anahtarında, anahtar iki konum arasında döndüğünde kontak sisteminin doğru tepki vermesi gerekir. Sağlam bir kontak malzemesi, her anahtarlama eyleminin tutarlı bir elektrik bağlantısı oluşturmasını sağlamaya yardımcı olur.
İndeks açısı, anahtar mekanizmasının bir konumdan diğerine hareket etmesi için gereken dönüş mesafesini ifade eder. 90°'lik indeks açısı, anahtarın konum değişikliğini çeyrek tur dönüşle tamamladığı anlamına gelir.
Bu tasarım, iki çalışma durumu arasında net bir ayrım sağlar. Anahtar 90 derece döndüğünde, dahili kam mekanizması kontakları farklı bir konuma hareket ettirerek yeni bir devre durumu yaratır.
Hareket ve kontrol arasındaki ilişki şu şekilde anlaşılabilir:
| Döndürme Konumu | Dahili Eylem | Elektriksel Sonuç |
|---|---|---|
| Başlangıç konumu | Kişi orijinal durumunda kalır | Orijinal devre etkinleştirildi |
| 90° dönüş | Kam mekanizması kontak konumunu değiştirir | Alternatif devre etkinleştirildi |
| Dönüş hareketi | Mekanizma kontak konumunu sıfırlar | Önceki durum geri yüklendi |
Sabit açı, iki kontrol durumu arasındaki belirsiz hareketi azaltırken operatörlerin seçilen konumu tanımasına yardımcı olur.
Elektriksel dayanıklılık mekanik doğrulukla yakından ilgilidir. Konumlandırma kontrolü zayıf olan bir anahtar anahtarı, iç parçalar üzerinde gereksiz baskıya neden olarak daha hızlı aşınmaya neden olabilir.
İyi tasarlanmışİki Yönlü Anahtar Anahtarıgenellikle birkaç unsuru birleştirir:
Bu bileşenler birlikte çalıştığında anahtar, sık kullanımda bile tutarlı çalışmayı sürdürebilir.
Endüstriyel ekipman için önemli olan, bir anahtarın yalnızca bir işlemi tamamlayıp tamamlayamayacağı değil, binlerce döngüden sonra doğru şekilde çalışmaya devam edip edemeyeceğidir.
Çoğu makine, iki durum arasında basit ama kontrollü geçiş gerektirir. İki yönlü anahtar tasarımı, operatörün önceden tanımlanmış iki durumdan birini seçebilmesi nedeniyle basit bir çözüm sağlar.
Yaygın örnekler şunları içerir:
Sıradan anahtarlarla karşılaştırıldığında, anahtarla çalıştırılan tasarımlar aynı zamanda bir kontrol düzeyi de sağlar çünkü yalnızca doğru anahtara sahip yetkili kullanıcılar ayarı değiştirebilir.
Bu, onları kazara çalıştırmanın üretim süreçlerini veya sistem ayarlarını etkileyebileceği ekipmanlar için uygun kılar.
Bir anahtar anahtarının iç yapısı, mekanik hareketin elektriksel harekete ne kadar sorunsuz bir şekilde dönüştürüleceğini belirler.
Tipik bir anahtarlama süreci şunları içerir:
Temas basıncı çok düşükse elektrik bağlantısı dengesiz hale gelebilir. Mekanik hareket çok sertse iç parçalar gereksiz gerilime maruz kalabilir.
Dengeli tasarım aşağıdakilerin başarılmasına yardımcı olur:
| Tasarım Öğesi | İşlev |
|---|---|
| Temas basıncı kontrolü | Kararlı elektrik bağlantısını korur |
| Yay mekanizması | Tutarlı hareket geri bildirimi sağlar |
| Döner konumlandırma sistemi | Doğru anahtarlama noktaları sağlar |
| Koruyucu muhafaza | Çevresel etkiyi azaltır |
Bu ayrıntılar, günlük çalışma sırasında anahtarın güvenilirliğini doğrudan etkiler.
Endüstriyel kontrol bileşenleri sıklıkla zorlu koşullarla karşı karşıya kalır. Sıcaklık değişiklikleri, toz, titreşim ve sık çalıştırma, anahtar performansını etkileyebilir.
Dayanıklı bir anahtar anahtarı tasarımı şunları dikkate alır:
Endüstriyel anahtarlı anahtarlarda yaygın olarak kullanılan metal yapı, fiziksel darbelere karşı ek koruma sağlar. Gümüş kontak malzemeleriyle birleştirildiğinde uzun vadeli uygulamalar için daha istikrarlı bir çözüm oluşturulmasına yardımcı olur.
Bir anahtar seçmeden önce ekipman tasarımcıları genellikle birkaç pratik faktörü göz önünde bulundurur:
| Düşünce | Önem |
|---|---|
| Pozisyon sayısı | Mevcut kontrol seçeneklerini belirler |
| Dönme açısı | Operatör hareketini ve konumlandırmayı tanımlar |
| İletişim malzemesi | Elektriksel güvenilirliği etkiler |
| Çalışma frekansı | Beklenen servis ömrünü etkiler |
| Kurulum ortamı | Yapısal gereksinimleri belirler |
İki net çalışma durumu gerektiren sistemler için 90° indeksli tasarım, öngörülebilir ve anlaşılması kolay bir kontrol yöntemi sağlayabilir.
Endüstriyel ekipman daha otomatik hale geldikçe, kontrol bileşenlerinin hem güvenilirlik hem de kullanım kolaylığı sağlaması gerekir. Küçük mekanik iyileştirmeler genel sistem performansı üzerinde önemli bir etkiye sahip olabilir.
Gümüş temas malzemesi ve hassas 90° indeks açısının birleşimi,İki Yönlü Anahtar AnahtarıNet bir çalışma deneyimini korurken istikrarlı anahtarlama davranışı elde etmek için. YIJIA Industrial Electrical Co., Ltd., pratik uygulama gereksinimlerine dikkat ederek anahtar anahtarları, basmalı düğme anahtarları, röleler, kontaktörler ve sinyal cihazları dahil olmak üzere endüstriyel kontrol bileşenlerine odaklanmaya devam ediyor.
Temas malzemelerinin ve mekanik açıların dayanıklılığı nasıl etkilediğini anlamak, mühendislerin kontrol sistemlerini tasarlarken daha iyi kararlar almasına yardımcı olur. Güvenilir bir İki Yönlü Anahtar Anahtarı yalnızca harici anahtar işlemiyle ilgili değil, aynı zamanda her anahtarlama eyleminin zaman içinde doğru kalmasını sağlayan iç yapıyla da ilgilidir.
